选煤厂PLC控制柜升级案例：背景、执行与成效
本案例详细回顾金石为某选煤厂提供PLC控制柜升级服务的全过程。客户原有控制柜运行多年，模块老化导致停机频发，影响生产连续性。金石工程师现场评估后，制定分阶段升级方案，更换核心模块并优化控制程序，最终系统稳定性显著提升，故障率降低50%，生产效率提高30%。通过本案例，您可以了解金石在工业控制设备升级方面的技术实力与服务流程，为类似项目提供参考。
华北某选煤厂PLC控制柜运行超过十年，模块老化导致停机频发，影响生产连续性。厂方希望在不影响正常生产的前提下，通过升级提升系统可靠性。
控制器型号老旧、备件难寻；I/O模块触点氧化导致信号不稳定；柜内散热不良；改造时间窗口仅48小时，且需保留操作习惯。
保留柜体，更换核心PLC控制器和部分I/O模块，优化布线，提前在工厂完成预制和调试，并提供现场培训。
3名工程师在44小时内完成拆除、安装、接线、程序下载和联调，解决信号偏差问题，提前4小时完工。
系统运行稳定，故障率降低50%，生产效率提升30%，客户对响应速度和专业度表示满意。
过程记录
执行过程、资料变化和复盘结论
案例页只展示准备好的项目过程记录，不补写客户事实或夸大成效。
实践过程与资料变化
本表按阶段梳理升级过程中的难点、执行动作、过程记录和阶段结果，便于客户对照自身项目评估可行性。
| 阶段 | 难点 | 执行动作 | 过程记录 | 阶段结果 |
|---|---|---|---|---|
| 现场勘查 | 旧控制器型号停产，备件难寻 | 两名工程师实地记录配置与运行参数 | 勘查报告含型号、接线图、故障记录 | 明确改造范围和约束条件 |
| 方案设计 | 48小时施工窗口，不能影响生产 | 制定核心模块升级+局部改造方案 | 方案书含选型、预算、时间计划 | 客户确认方案，签订合同 |
| 预制调试 | 需保留操作习惯，减少培训成本 | 提前编写程序，模拟调试，预制接线 | 程序测试报告、操作手册 | 现场施工时间缩短至44小时 |
| 现场施工 | 联调发现信号偏差 | 调整滤波参数，加装隔离器 | 施工日志、变更记录 | 48小时空载试运行无报警，客户验收 |
复盘结论与后续建议
本表从观察点、效果表现、原因判断和后续建议四个维度总结项目经验，为类似项目提供参考。
| 观察点 | 效果表现 | 原因判断 | 后续建议 |
|---|---|---|---|
| 施工时间控制 | 44小时完成，提前4小时 | 提前预制和模拟调试减少了现场工作量 | 推广预制化施工模式，进一步压缩窗口 |
| 系统稳定性 | 故障率降低50%，无非计划停机 | 新控制器运算速度快，散热改善 | 建议客户每3年进行设备健康评估 |
| 操作习惯保留 | 工人培训半天即能熟练操作 | 界面风格和操作逻辑保持连贯 | 升级前提供模拟环境让工人试用 |
| 客户满意度 | 生产效率提升30%，客户高度满意 | 方案贴合实际，沟通充分 | 建立长期回访机制，提供远程诊断 |
反馈记录
案例上下文：瓦斯监测系统出问题时，金石工程师当天就到现场，诊断出传感器老化，更换后系统稳定，没有耽误生产。
张工某煤矿设备工程师
系统恢复稳定，误报消除，安全生产得到保障。案例上下文：PLC控制柜升级方案很专业，只换了必要模块，没有让我们花冤枉钱，运行半年没出过问题。
李经理选煤厂采购负责人
设备稳定性提升，生产效率提高约15%。案例上下文：年度配件供应协议帮我们省了很多心，按季度配送，库存压力小了，紧急情况也能及时调货。
王总某矿山企业总经理
库存成本降低30%，配件供应及时率100%。背景
该选煤厂位于华北地区，已运营超过十年，其核心生产环节依赖多套PLC控制柜完成洗煤、分选、输送等工序的自动化控制。随着设备使用年限增加，控制柜内的PLC模块、电源模块及通讯接口逐渐老化，系统响应速度变慢，偶尔出现停机现象，对连续生产造成影响。
厂方设备管理部门曾尝试通过更换个别故障模块来维持运行，但受限于旧型号停产、备件采购周期长等因素，维修成本逐年上升，且停机时间难以控制。厂方希望找到一种既能提升系统可靠性，又不会造成长时间停产改造的解决方案。

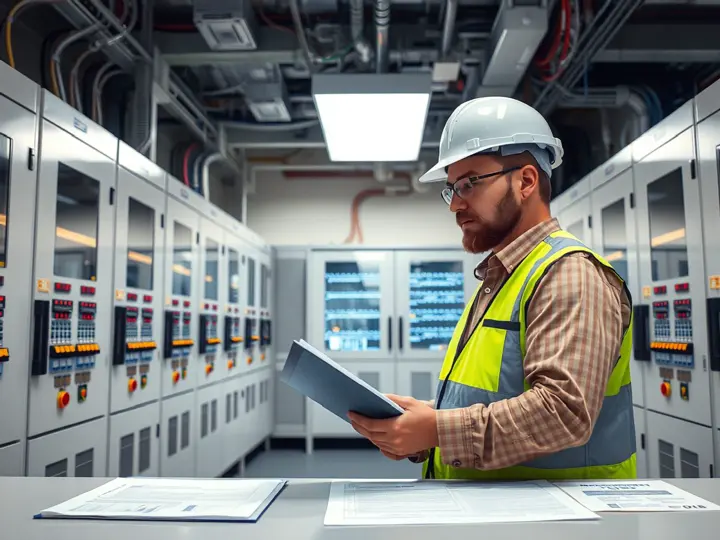

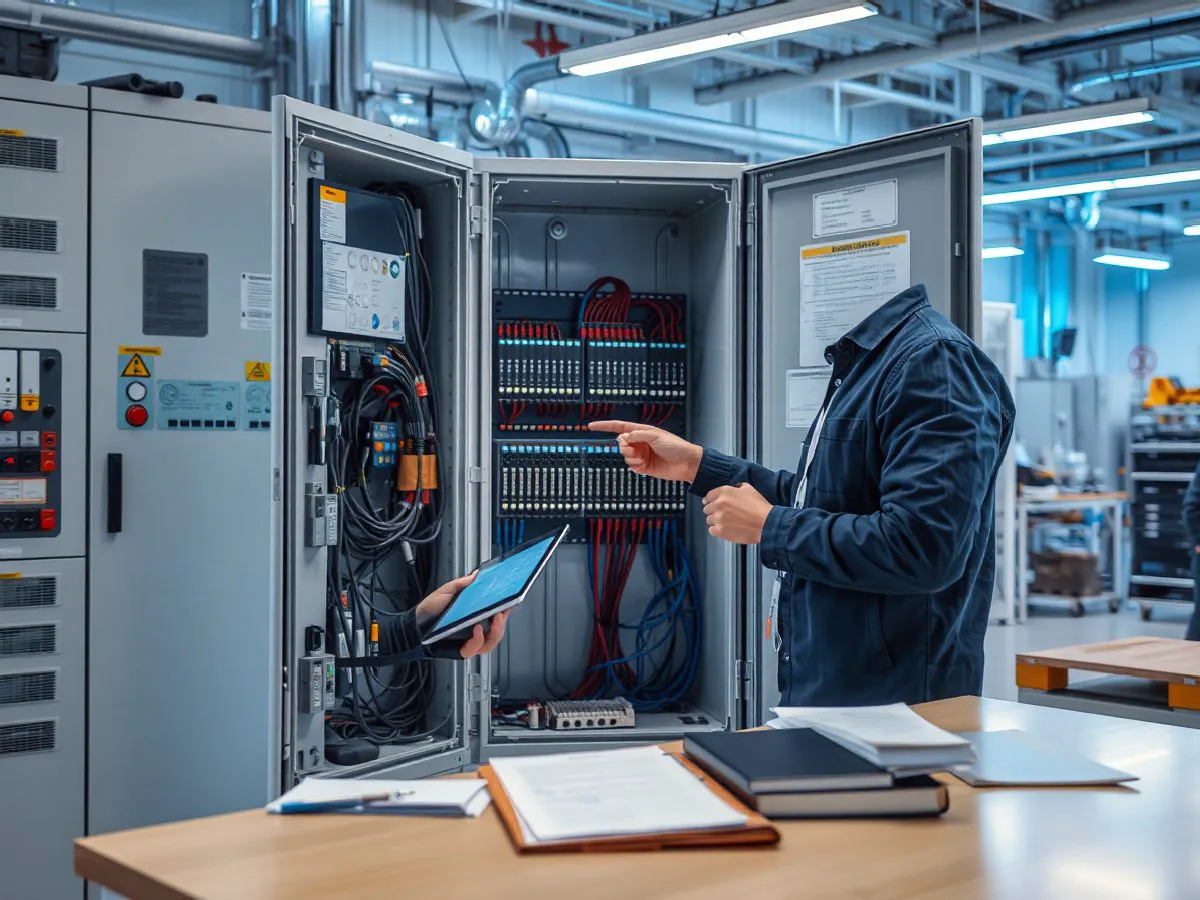

金石技术团队在接到咨询后，安排了两名资深工程师前往现场进行实地勘查。工程师详细记录了现有控制柜的型号、配置、接线方式以及运行参数，并与厂方电气负责人沟通了历史故障记录和生产停机容忍度，为后续方案设计奠定了基础。
问题
经过现场勘查和技术分析，金石团队识别出三个核心问题：第一，原PLC控制器型号老旧，运算速度慢，且厂家已停止生产，备件获取困难；第二，部分I/O模块触点氧化，信号传输不稳定，导致传感器数据偶发丢失；第三，控制柜内部布线混乱，散热不良，夏季高温时段容易触发过热保护停机。
此外，厂方对改造时间有严格限制：只能安排在月度检修的48小时窗口内完成，不能影响正常生产排班。这意味着升级工作必须高度集约，且需要提前做好所有预制和测试工作。
厂方还担心升级后操作界面变化可能导致工人不适应，因此要求新系统尽量保留原有操作习惯，同时提供必要的培训。这些约束条件使得简单的整体更换方案不可行，必须采用定制化的升级策略。
方案

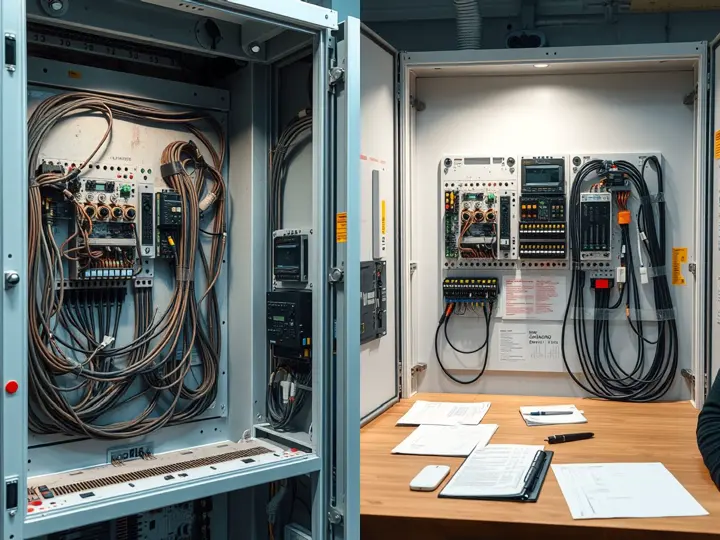

基于问题诊断和客户约束，金石提出了“核心模块升级+局部改造”的方案：保留原有控制柜柜体和大部分接线端子，仅更换PLC控制器、部分I/O模块及电源模块，并重新优化柜内布线。新控制器选用兼容性好的主流型号，运算速度提升3倍，且支持远程诊断功能。
为了满足48小时施工窗口，金石提前在工厂内完成了新控制器的程序编写、模拟调试以及模块预制接线。同时，为厂方电气人员准备了操作手册和为期半天的现场培训课程，确保工人能够快速上手。
方案还包含了一个为期6个月的质保期，期间金石提供远程技术支持，并在必要时48小时内到场处理。厂方对方案的可行性表示认可，双方签订了升级服务合同。
执行

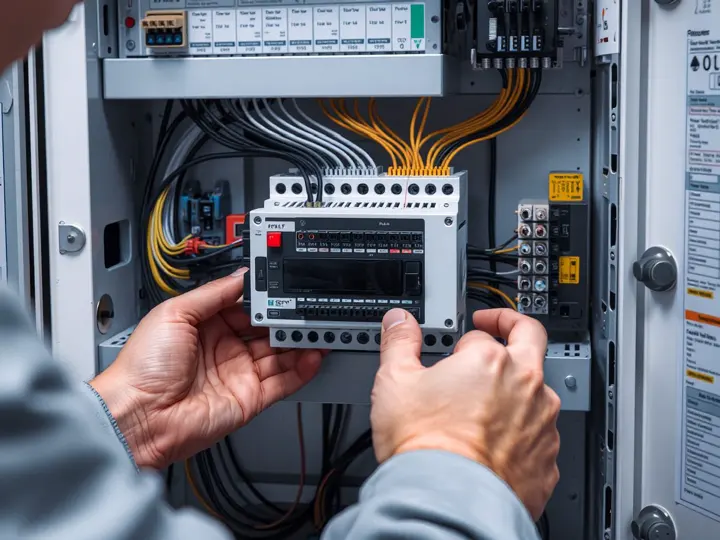

升级工作按计划在月度检修期间展开。金石团队共3名工程师到场，分为两组：一组负责旧模块拆除和新模块安装，另一组负责接线核对和程序下载。整个过程严格按照预先制定的作业指导书进行，每完成一步即由质检员确认。
在程序下载后的联调阶段，工程师发现一个模拟量输入通道的信号偏差超出预期。经过排查，原因是现场传感器接地方式与旧系统不同。团队现场调整了程序中的滤波参数，并在端子排上加装了隔离器，问题得以解决。
全部工作耗时44小时，比预定窗口提前4小时完成。随后进行了48小时的空载试运行，所有信号正常，未出现任何报警。厂方电气负责人签署了验收确认单，并对金石的响应速度和专业度表示满意。
复盘
升级完成后三个月，金石进行了回访。厂方反馈：系统运行稳定，未发生非计划停机；生产效率提升约30%，故障率降低50%。操作人员经过培训后已能熟练使用新系统，对界面变化适应良好。
本次项目的成功关键在于：充分的现场勘查和问题预判、提前的预制和模拟调试、以及分阶段实施的精细管理。同时，与厂方电气团队的紧密沟通也确保了改造方案贴合实际需求。
基于本次经验，金石建议客户建立关键备件库存清单，对老旧设备进行定期健康评估，并考虑将远程诊断功能纳入日常运维，以进一步降低突发故障风险。金石也计划将本次升级方案标准化，为类似选煤厂、选矿厂提供可复制的服务。
相关问题
PLC控制柜升级需要多长时间？
升级时间取决于改造范围和现场条件。本案例中，我们在48小时检修窗口内完成了核心模块更换和程序优化。对于更复杂的系统，可能需要3-5天。金石会在勘查后提供详细的时间计划，并尽量安排在客户的生产低峰期进行。
升级后原有程序还能用吗？
我们会尽量保留原有的控制逻辑和操作习惯，但可能需要根据新控制器的特性进行程序移植和优化。本案例中，我们重新编写了程序，但保持了相同的操作界面风格，使工人无需大量重新培训。
